Гетеродин для трансвертера на 116 Мгц.
Ещё одна схема гетеродина для трансвертера 144/28 MHz. Кварцевые резонаторы, пригодные для построения генератора на данную частоту, что-то в последнее время стали дефицитом. Готовые генераторы на 116 MHz есть, но стоят достаточно дорого. В то же время для постройки трансвертера не "суперкласса" можно применять обычные кварцевые генераторы на частоту 58 Mhz, которые есть в продаже и за совсем смешные деньги, что-то порядка 150 рублей за десять штук. Ниже представлена конструкция гетеродина на таком генераторе и с удвоением частоты.

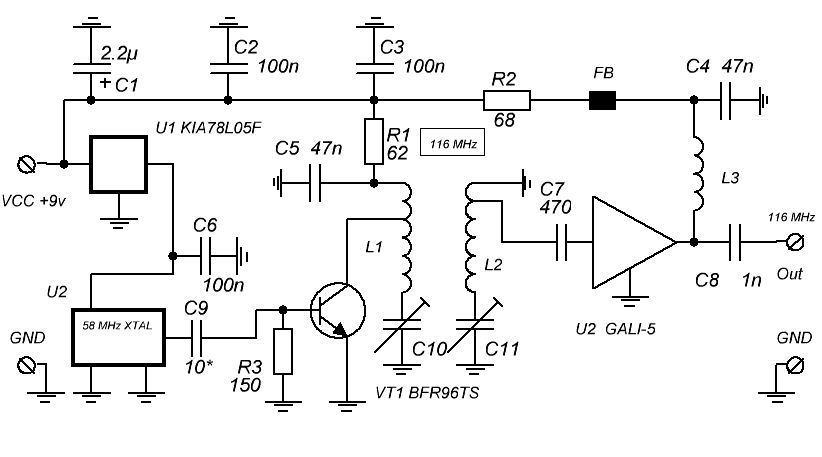

Принципиальная схема.
Генератор рассчитан на питание +5в., поэтому в схеме присутсвует пятивольтовый стабилизатор. Выходной сигнал (меандр) поступает на базу VT1, работающего без смещения и выполняющего функции удвоителя частоты. Вторая гармоника выделяется двухконтурным полосовым фильтром на контурах L1 и L2, и усиливается MMIC U2.
Схема совершенно классическая и очень простая. Но вместе с тем обеспечивает вполне приличные параметры - уровень выходного сигнала не менее +18dBm, вполне достаточную термостабильность, определяемую применённым исходным генератором, низкий уровень гармоник.
Детали, наладка и конструктив..
Типы и номиналы большинства элементов есть на принципиальной схеме. U1 - версия стабилизатора 78L05 в корпусе SOT89. L1 и L2 - одинаковые, имеют 18 витков эмалированного провода 0.41мм, намотанные виток к витку на оправке 3мм. У L1 отвод от четвертого витка, у L2 - от второго. L3 - стандартный smd дроссель 1мкГ.
C10 и C11 - миниатюрные подстроечные конденсаторы с максимальной ёмкостью 15пФ. R2 - мощностью 0.5 ватта.

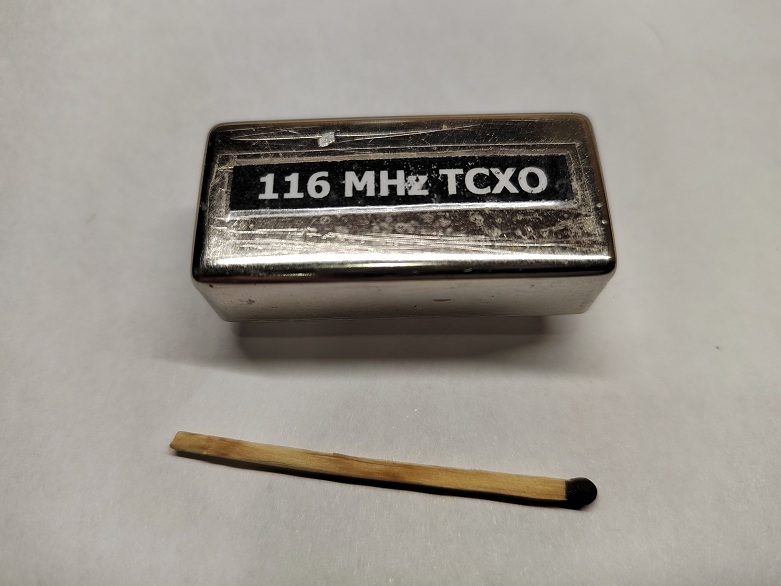

Гетеродин собран в небольшом, 45х20х10 мм, корпусе от сломанного кварцевого фильтра, имеющего в нижней плоскости четыре вывода - два земляных и два изолированных.

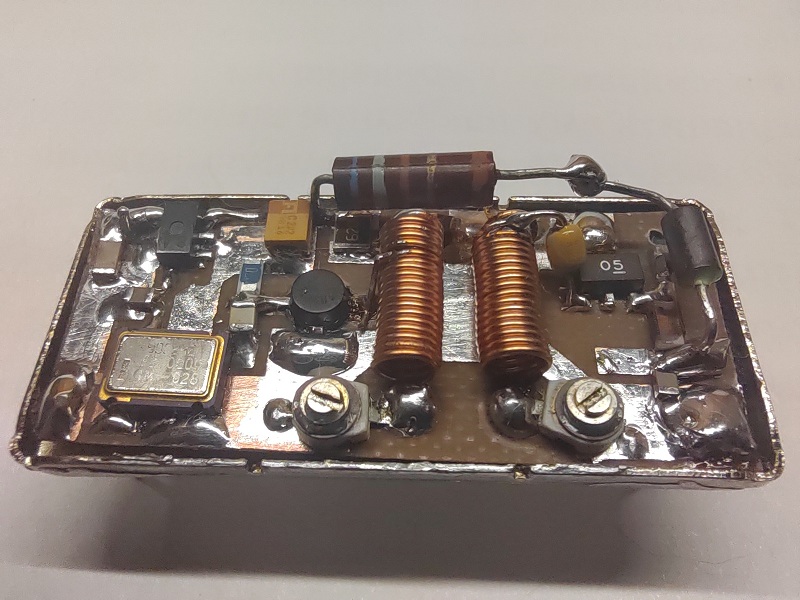

Печатная плата в формате .spl7 - здесь, фото монтажа ниже.

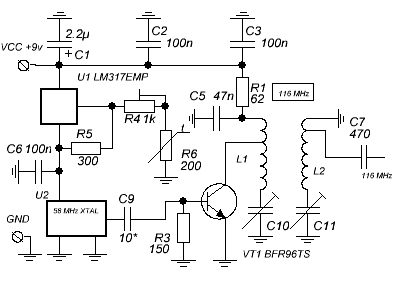

Настройка сводится к настройке полосового фильтра на 116 MHz и установке необходимой выходной мощности подбором C9. Кварцевый генератор был выбран из нескольких экземпляров с возможно более точной установкой частоты 58 MHz при при питании 5в. В случае, если отклонение слишком велико, более 100 герц, то можно применить коррекцию частоты. Для этого следует заменить U1 на стабилизатор LM317 в таком же корпусе (или SOT223). При изменении напряжения питания от 4 до 6 вольт частота генератора может изменяться почти на килогерц. (Повышается с ростом напряжения питания) Можно также очень простым способом сделать термостабилизацию частоты генератора, изменяя напряжение питания в зависимости от температуры.
Резистор R4 необходимо применять многооборотный, для точной установки частоты. При увеличении температуры частота генератора уходит вверх, но сопротивление терморезистора R6 понижается, что уменьшает напряжение питания и тем самым понижает частоту генерации. R6 должен иметь тепловой контакт с корпусом генератора.
Ток коллектора VT1 при настроенном полосовом фильтре должен находится в пределах 30-40 мА, ток потребления U2 - 60-70 мА. Общее потребление устройства - 120 мА. Так как транзистор и MMIC выделяют заметное количество тепла, их корпуса должны иметь тепловой контакт с корпусом устройства.
