Малошумящий антенный предусилитель на 144 МГц.

Малошумящий антенный предусилитель на 144МГц.

Ещё одна конструкция малошумящего антенного предусилителя. На сей раз на 144МГц.

Для предусилителя был выбран транзистор NE32584C, отличающийся чрезвычайно низкими шумами.

0.4дб. на 12 ГГц, 0.3дб. на 2 ГГц, а ниже график в даташите даже не прорисован, но можно предположить, что тенденция его снижения с понижением частоты продолжается.

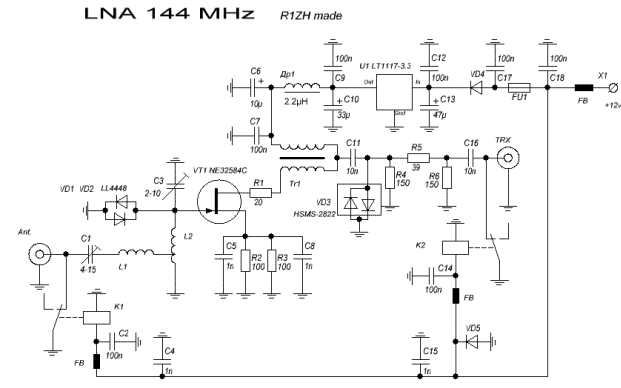

Схема практически классическая - каскад с ОИ, согласован по входу резонансным контуром, по выходу - ШПТЛ и П-образным 6 дб. аттенюатором.

В конструкции большое внимание уделено надёжности и защите от внешних воздействий, как наводок и статики, так и попадания "мощи" от собственного передатчика. Так как "обход" сделан при помощи внешних коаксиальных реле, то в самой конструкции реле отсуствуют. Два маломощных реле предназначены для закорачивания входа и выхода усилителя при переходе на передачу. При этом снимается питание с собственно усилителя, и реле своими нормальнозамкнутыми контактами коротит вход и выход на землю.

Детали: В подобного рода устройствах хорошие параметры определяются даже не схемотехникой, а качеством исполнения и качеством применённых деталей. Катушка L2 представляет собой 6 витков посеребрённого провода диаметром 1.4 мм, намотанного на оправке 10 мм. L1 - также 6 витков посеребрённого провода 0.44мм. на оправке 4.5мм. Подстроечный конденсатор C1 - любой с ёмкостью 4-15пф. Лучше, конечно же, воздушный. С3 - многооборотный. Трансформатор Tr1 взят готовый от какого-то антенного разветвителя. При самостоятельном изготовлении его можно намотать на "бинокле" из феррита 20-30ВЧ, 3 витка двумя скрученными проводами. Все детали - smd. Электролитические конденсаторы - танталовые, кроме С13. С5 и С10 - на 6.3в, остальные - на 25в. Предохранитель - на 1А, самовосстанавливающийся, диоды VD4 и VD5 защитные, от переполюсовки питания и от выбросов напряжения самоиндукции реле - любые на ток до 1А и обратное напряжения не ниже 100в. Диоды VD1 и VD2 выбраны из большого числа с минимальной ёмкостью порядка 0.6пф каждый. Хочу сразу предостересь от применения в качестве защитных диодов Шоттки - хотя они обладают небольшой ёмкостью перехода, они имеют весьма малое обратное напряжение. Разъёмы - N тип female. Схема выполнена на двухстороннем фольгированном стеклотектолите толщиной 2.5мм, Плата помещена в герметичный металлический корпус - экран. Реле - РЗС-49 или РЭК-23. ввод питания сделан через проходной конденсатор.

Настройка: при безошибочном изготовлении устройства сводится к установке тока через транзистор на уровне 10мА при помощи подбора резисторов R2 и R3 и настройке входных контуров на необходимую частоту, у меня - 144.300 МГц. При наличии хорошей измерительной аппаратуры можно поварьировать током через транзистор для достижения минимального коэффициента шума.

Конструкция в картинках.
