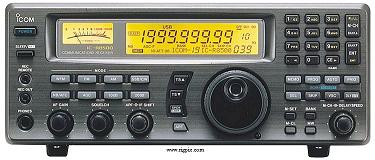

Всем хорош радиоприёмник Icom IC-R8500, но вот отсуствует в нём DSP...И выход сверхнизкой ПЧ,
что позволило бы подключить его к компьютеру, тоже отсуствует.
Зато в нём много свободного места, что и натолкнуло на мысль исправить "врождённые" недостатки.
Имеется также в радиоприёмнике очень полезный разъём с выходом ПЧ 10.7МГц, предназначенный для подключения
дополнительного блока приёма телевизионных сигналов. И совсем здорово,
что на этом разъёме уже есть стабилизированное напряжение питания.
Поначалу была мысль подключить на этот выход приёмник прямого преобразования с
ключевым смесителем и фазовым подавлением нерабочей боковой полосы, но после некоторого
размышления я пришёл к здравому решению не гнаться за модой, а остановить выбор
на применении кварцевого фильтра в схеме для этих целей. Тем более, что кварцевый резонатор
на удвоенную или учетверённую частоту ПЧ я так и не нашёл.

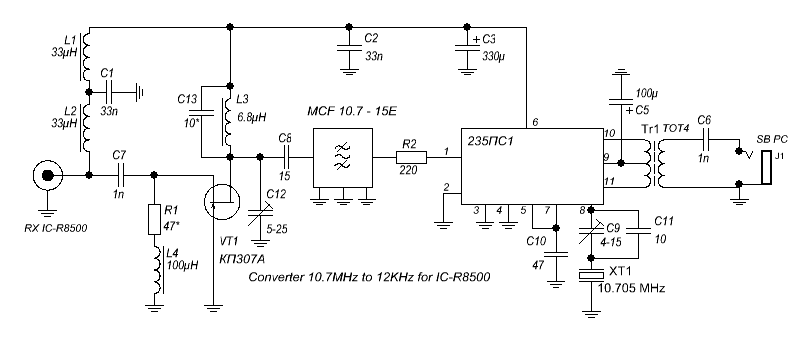

Собственно схема:
Принципы работы.
Так как места в радиоприёмнике более чем достаточно, то схема разрабатывалась на "обычных" деталях, без применения SMD компонентов и дорогих или малодоступных импортных микросхем. Основа схемы - специализированная микросхема преобразователя частоты 235ПС1, которая содержит в своём составе практически всё, что необходимо для создания дополнительного конвертера с частоты ПЧ 10,7МГц в 12КГц. То есть - УВЧ, кольцевой смеситель и гетеродин. Схема включения совершенно стандартная. Микросхема нагружена на малогабаритный трансформатор, с выхода которого сформированный сигнал со средней частотой 12КГц поступает на выходной разъём и далее - на вход звуковой платы компьютера. Применённый в схеме фильтр ПЧ с полосой 15КГц определяет максимальную полосу обзора программного панорамного индикатора, но тем не менее, как оказалось, этого вполне достаточно для приёма всех видов сигналов, в том числе DRM (цифрового вещания на КВ), не говоря уж о голосовых видах связи, применяемых в радиолюбительстве. На входе конвертера имеется дополнительный усилительный каскад, выполненный на полевом транзисторе по схеме с общим затвором. Цель этого каскада - не столько усиление сигнала, сколько получение дополнительной развязки преобразователя от тракта ПЧ приёмника и уменьшение проникновения в тракт ПЧ сигнала от гетеродина. Именно поэтому данный каскад выполнен по схеме с ОЗ, так как схема с ОЗ имеет минимальную внутреннюю обратную связь в сравнении с усилительными каскадами по схемам с ОЭ или ОИ. Нагрузкой данного каскада является стандартный малогабаритный дроссель, образующий совместно с С12 и С13 контур, настроенный на частоту 10.7МГц. Добротность и избирательные свойства данного контура не важны, так как основную избирательность обеспечивает кварцевый фильтр. Питание на схему подаётся по сигнальному проводу и для развязки ВЧ сигнала от напряжения питания применены дроссели.
Детали,конструкция и настройка.

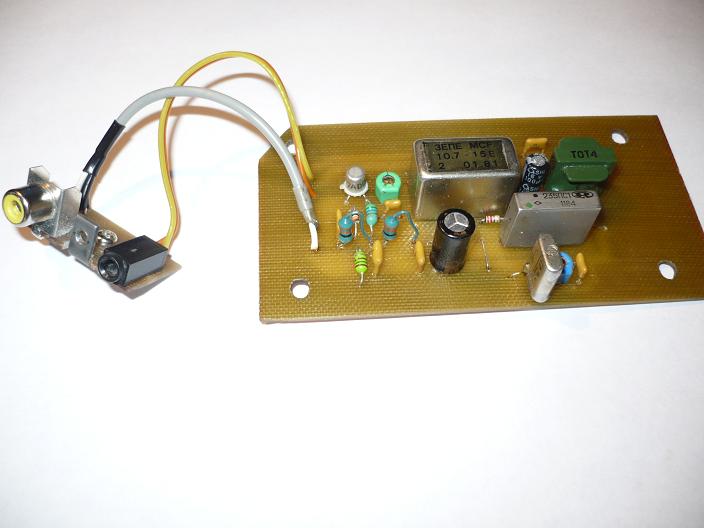

Всё детали - самые обыкновенные, номиналы приведены на принципиальной схеме. Собранная плата с установленными деталями
изображена на фото. Размеры и форма платы определяются размерами имеющегося в приёмнике свободного отсека. Кварцевый фильтр был мною выдран из радиостанции "Транспорт РН-12Б"
болгарского производства. С другими фильтрами, возможно, придётся изменить схему согласования фильтра с выходом усилителя. Разъёмы смонтированы на отдельной небольшой платке, закреплённой на задней стенке
приёмника. Чертёж платы в формате "Sprint Layout" доступен для скачивания здесь
Настройка при правильном монтаже сводится к установке частоты кварцевого гетеродина 10.712КГц при помощи С11 и настройке контура L3,С12,С13 в резонанс по максимуму сигнала.
Включается устройство путём установки короткой перемычки из коаксиального кабеля с разъёмами
между выходом ПЧ приёмника и дополнительным входом.
Работа устройства испытывалась с различными SDR программами, но самый лучший результат получился почему-то
со старой доброй "SDRadio" от I2PHD. Но это уже программные "заморочки"...

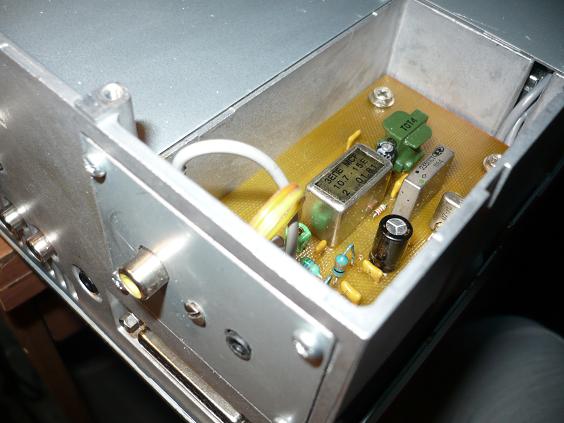

На последнем фото - плата, установленная в отсек приёмника.
UA1ZH © 2009
|
|---|
