Понадобилось мне как-то контролировать свой собственный сигнал FT8 на 144МГц...  Носимые станции работают или NFM или АМ, но никак не SSB. Большой приёмник надоело таскать из одного помещения в другое, с этажа на этаж... Поэтому решил сделать простейший УКВ приёмный конвертер и подключать его к имеющемуся в шеке КВ трансиверу...

Сразу предупреждаю, что не стоит ожидать от данной конструкции сверхвысоких параметров, но конвертер вполне пригоден не только для самоконтроля, но и для наблюдения за работой местных FM станций или репитеров.  Главное достоинство данной схемы - не параметры, а простота и повторяемость конструкции, малые размеры. При необходимости можно запитать конвертер от Li-Ion батареи из старого мобильника и использовать в полевых условиях.

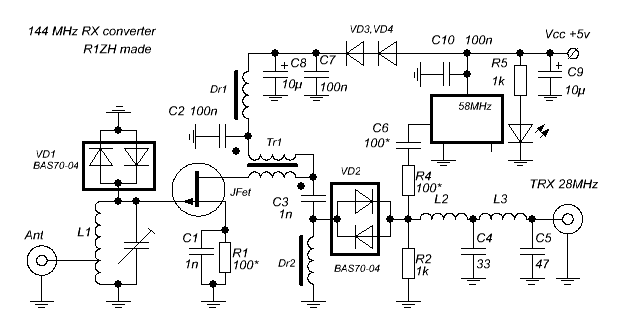

Принципиальная схема.

Принятый антенной сигнал поступает на настраиваемый контур, полностью включенный в затвор полевого транзистора, работающего в УВЧ. Нагрузка каскада - трансформатор Tr1, далее усиленный сигнал поступает на смеситель, выполненный на диодах, включенных встречно-параллельно. Такие смесители чаще всего применяются в приёмниках прямого преобразования и требуют  гетеродина с частотой вдвое ниже применяемой. Готовые генераторы на 58МГц есть в продаже и за совсем небольшие деньги. На Али порядка 200 рублей за десять штук.  С выхода смесителя через ФНЧ c частотой среза 30Мгц преобразованный сигнал поступает на вход любого приёмника, имеющего диапазон 28МГц. Вполне применимы СиБи станции, перекрывающие этот участок. Цепочка диодов VD3 и VD4 понижает напряжение питания УВЧ до необходимого уровня. Светодиод, индицирующий подачу питания - любой smd.

  Детали, наладка и конструктив..

В качестве транзистора в УВЧ можно применять практически любой Nканальный полевой транзистор. У меня стоит АП344А-2, просто потому, что их у меня много. :) Очень хорошо работают транзисторы из спутниковых головок. Можно применить даже древний КП312. С ним надо заменить цепочку диодов VD3 и VD4 на дроссель. Индуктивность его некритична. Нагрузочный трансформатор намотан на кольце с внешним диаметром 4мм и проницаемостью 100 двумя проводами, обмотки соединены последовательно. Дроссели Dr1 и Dr2 - стандартные, индуктивностью 2.2 мкГн. L2 и L3  - смд индуктивности по 1 мкГн. L1 - 8 витков медного провода на оправке 3.5мм, отвод - от полутора витков с "холодного" конца катушки. Подстроечный конденсатор имеет максимальную ёмкость 25 пФ. VD3 и VD4  - 1N4148 или другие кремниевые с максимальным током 0.1А.

Если применить в качестве смесителя  диоды Шоттки, например сборку BAT54SW, можно немного выиграть по чувствительности.

 Настройка сводится к подстройке входного контура по максимуму чувствительности. Я просто настроил по максимуму шума эфира при подключенной антенне. Если будут применены другие транзисторы в УВЧ, надо будет выставить рекомендуемый ток стока для них подбором R1. Если будет применены диоды Шоттки в смесителе, следует уменьшить уровень гетеродина путем увеличения номинала R4.

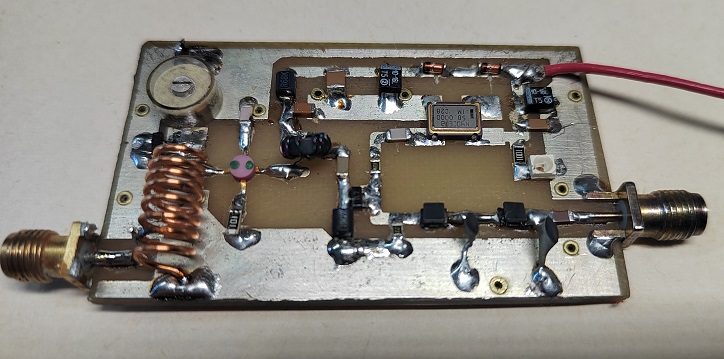

Конвертер выполнен на плате из текстолита размером 62х37мм. Один слой оставлен сплошным в качестве экрана, детали расположены на другом. "Земля" соединена с другой стороной при помощи заклёпок. Большинство деталей - smd, входной и выходной разъёмы - SMA. Корпус не делал... Монтаж виден на фото.
