Недавно я вдруг обнаружил, что при работе с самой максимальной мощностью, 300 ватт и более, мой УКВ усилитель начинает работать не слишком линейно и уровень гармоник резко возрастает. Разумеется, никто не жаловался, да и кому тут в глухом лесу можно создать помеху,  но для порядка я всё же решил привести уровень внеполосных излучений в норму. Увеличение тока покоя не дало никакого результата, поэтому решил сделать ФНЧ на выходе. Тем более, что давно валяется подходящая коробочка.

В программе RFSimm99 был расчитан ФНЧ 7го порядка, оптимизированный для частоты 144.200 KHz.

Принципиальная схема, конструкция и детали.

Конструкция реализована в подходящем алюминиевом корпусе с перегородками. Катушки намотаны медным проводом диаметром 1.5мм, конденсаторы - конструктивные, на текстолите, разъёмы - N-тип.

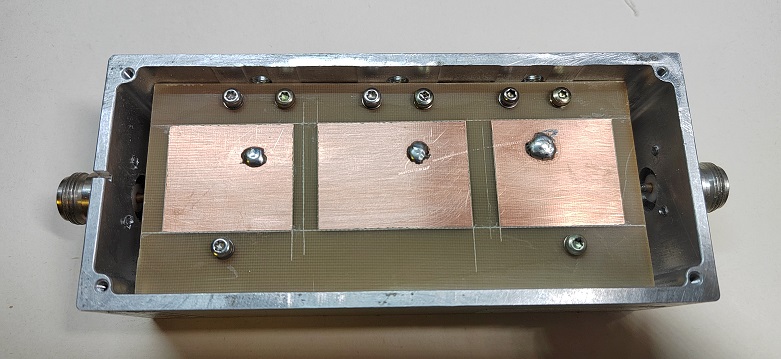

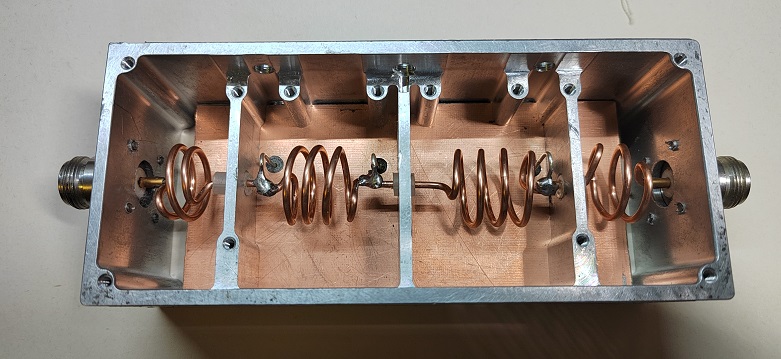

Всё хорошо видно на фото. Катушки намотаны на оправке диаметром 16мм. L1 и L4 - 2 витка. L2 и L3 - 3.5 витка, конденсаторы сформированы на текстолите резаком. Площадь конденсаторов была вычислена после замера ёмкости образца текстолита. Надо иметь в виду, что в зависимости от толщины и диэлектрической проницаемости материала емкость может заметно отличаться, поэтому указывать размеры площадок нет смысла.

Настройка сводится к растягиванию витков катушек для достижения минимальных потерь на выбранной частоте. Удобно использовать антенный анализатор. Нагрузив выход эквивалентом, настраиваем фильтр по минимуму КСВ.

В данной конструкции был получен КСВ 1.01 на частоте 144.2 MHz.
