Ещё одна конструкция, на сей раз измеритель мощности класса "показометр". Данный прибор ни в коем случае не стоит рассматривать как средство точного измерения выходной мощности передатчика, но иметь такой на радиостанции необходимо, чтобы хоть примерно оценивать, что там идёт в антенну.

Основа прибора  - классический направленный ответвитель промышленного производства, выдранный из старой релейки производства Tesla и работающий на частотах то ли 4, то ли 6 ГГц. Самому сделать такой достаточно проблематично, если у вас нет металлообрабатывающих станков. :) Поэтому показалось заманчивым использовать столь нетривиальную вещь для простого и полезного прибора.

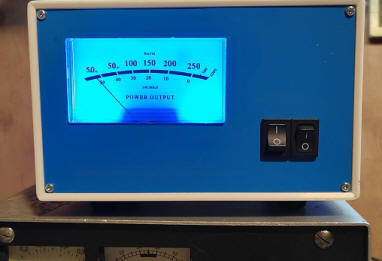

Корпус блока индикации и стрелочный прибор - с АлиЭкспресс. Поначалу была мысль сделать всё в одном корпусе, но после некоторых раздумий было принято решение сделать блок индикации отдельно от блока детектора. Это позволяет минимизировать длину соединительных коаксиальных кабелей (УКВ всё-таки). Детектор теперь можно присоединить непосредственно к выходу усилителя, а блок индикации разместить в любом удобном месте.

                  Принципиальная схема блока ответвителя:

Собственно ответвитель оставлен без изменений, один терминатор оставлен as is, в другом на месте резистора собран  детектор ВЧ напряжения и полученное постоянное напряжение выводится наружу через проходной конденсатор. На правом фото  - блок детектора в сборе.

Все разъёмы - N-тип.

Схема блока индикации тоже не отличается сложностью. В схеме присутсвует Li-Ion батарея предназначенная для одной цели - обеспечивать подсветку стрелочного прибора. Зарядка батареи осуществляется через разъём на задней панели от внешнего зарядного устройства. Надо сказать, что полностью заряженного аккумулятора типоразмера 18650 хватает на несколько месяцев работы подсветки...

Резистор R1 выведен под шлиц на заднюю панель прибора для удобства калибровки, конденсатор С1, подключаемый переключателем "Slow", несколько усредняет показания прибора при резком изменении мощности, что бывает при работе CW или SSB.  Разъём для подключения измерительного блока к детектору - "тюльпан".

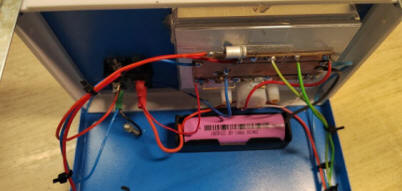

Для калибровки прибора всё же необходимо иметь какой-то образцовый прибор. Сама методика предельно проста: нагрузив передатчик эквивалентом, выставляем по образцовому прибору мощность 100 ватт (например). Затем, включив вместо образцового наш прибор, при помощи R1 выставляем его показания на 100 ватт. И на этом настройку можно считать законченной. Стоит закрепить движок потенциометра каплей лака. Погрешность может быть процентов 10 при других уровнях мощности, но как я сказал - это всего лишь индикатор. Требований к монтажу блока индикации абсолютно никаких, как это видно на фото. :)
